Display T-Sun Grafico

Display T-Sun G

I display T-Sun G sono progettati per il monitoraggio di impianti fotovoltaici: permettono di visualizzare e monitorare le informazioni essenziali dell’impianto fotovoltaico, come la potenza istantanea dell’impianto, l'energia totale prodotta ed le emissioni evitate.

La configurazione del display avviene attraverso una connessione LAN: collegando il display al PC con un cavo di rete standard UTP e accedendo con un browser all’indirizzo IP mostrato dal pannello all’accensione si potrà procedere con la modifica delle impostazione e delle configurazioni.

I parametri configurabili sono: visualizzazione a pagina singola o scorrevole, personalizzazione del colore delle scritte e delle unità di misura, modifica dell'offset per l'allineamento dei dati di produzione, caricamento di un'immagine di sfondo (accessorio IMGG) e impostazione dei parametri di rete.

Brochure

Visualizzazione dati

VISUALIZZAZIONE DEI DATI DELL’IMPIANTO FOTOVOLTAICO

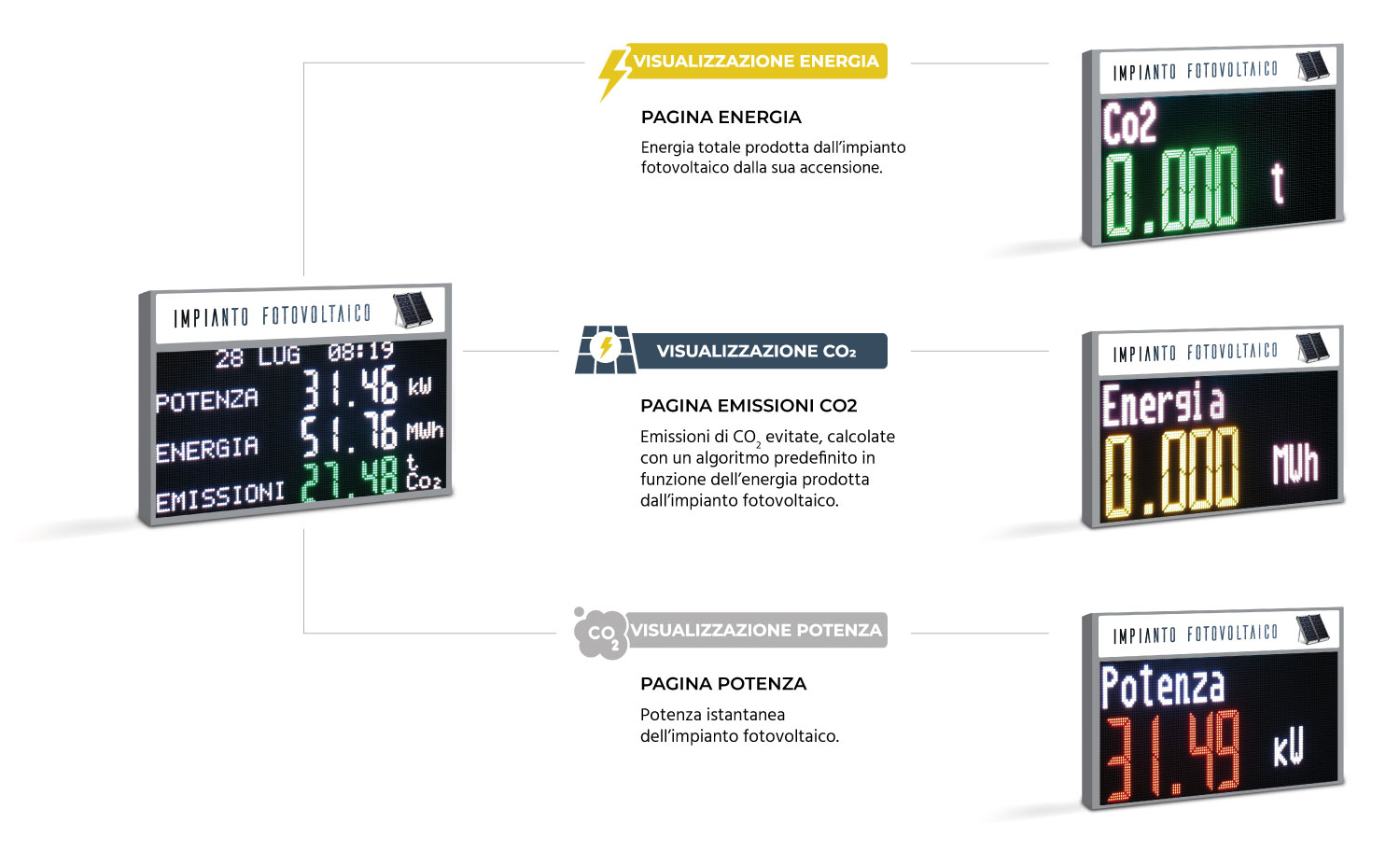

Tramite l’interfaccia di gestione del display, l’utente potrà modificare la tipologia di visualizzazione dei dati: su un’unica pagina o su tre pagine singole a rotazione.

Funzionalità disponibile di serie per tutta la gamma di prodotti T-Sun G.

Visualizzazioni Display T-Sun G

Analizzatore di rete

DISPLAY T-SUN G: ANALIZZATORE DI RETE

I display T-Sun G possono essere pilotati attraverso una connessione ad un analizzatore di rete Gavazzi, Eastron (fornito come accessorio – EAST-ID) o IME. L’analizzatore di rete è connesso al contatore dell’energia elettrica tramite collegamento RS485. La distanza massima di connessione è di 1000 mt.

ANALIZZATORE DI RETE: EASTRON SDM72D-M E SDM72CT-M

Gli analizzatori di rete trifase sono necessari per la registrazione dettagliata dei dati relativi alla potenza e all’energia dell’impianto fotovoltaico.
I display T-Sun G sono predisposti per essere collegati con analizzatori di energia EASTRON modelli SDM72D-M e SDM72CT-M.

Funzionamento T-Sun ed Eastron SDM72D-M

ANALIZZATORE DI RETE EASTRON SDM72D-M

L’analizzatori di rete SDM72D-M è un modello ad inserzione diretta con trasformatori amperometrici integrati. Questo modello è adatto ad impianti con potenza totale installata inferiore a 68 kWp, con corrente di inserzione massima di 100A.

Funzionamento T-Sun ed Eastron SDM72CT-M

ANALIZZATORE DI RETE EASTRON SDM72CT-M

L’analizzatori di rete SDM72CT-M è un modello ad inserzione tramite Trasformatori Amperometrici (TA) con rapporto impostabile tramite menu. La massima potenza misurata non può eccedere 210 MW, calcolata come massimo ingresso in corrente e tensione.

Webserver Display Monitoraggio Fotovoltaico

Gestione dei contenuti

Per la configurazione e modifica dei parametri e contenuti dei display T-Sun G, basterà collegare il display al PC con un cavo UTP e accedere tramite browser all’indirizzo IP visualizzato sul display all’accensione. Il collegamento con il PC avviene tramite il cavo di rete standard UTP. Il display può essere collegato al PC sia direttamente (punto a punto) sia all’interno di una rete LAN.

Linea Accessori

Le funzionalità dei display T-Sun G di nuova generazione possono essere ampliate con i seguenti accessori:

  • OD-IOT: visualizzazione di ora e data nella parte alta del display. È richiesta la connessione LAN o in alternativa l’accessorio ROUTER 3G.
  • WE-IOT: visualizzazione di ora, data e previsioni meteo nella parte alta del display. È richiesta la connessione LAN o in alternativa l’accessorio ROUTER 3G.
  • ROUTER 3G: router 3G per la connessione tra PC e display T-Sun G per la visualizzazione di ora, data e previsioni meteo. In alternativa alla connessione LAN.
  • IMGG: personalizzazione dello sfondo di ogni pagina. Il caricamento delle immagini avviene tramite portale.
  • TA CUSTOM: Trasformatore Amperometrico (TA) per impianti fotovoltaici con potenze maggiori di 40 kWp.
  • SC-T-SUN1: Grafica custom estesa a tutto il layout del display. Questo accessorio è compatibile solo con dispostivi T-SUN 1G.
  • PAGE +: Pagina aggiuntiva (solo su pagine a rotazione)
  • EAST-ID: Analizzatore di rete EASTRON
Display T-Sun Grafico

Accessorio: Page+

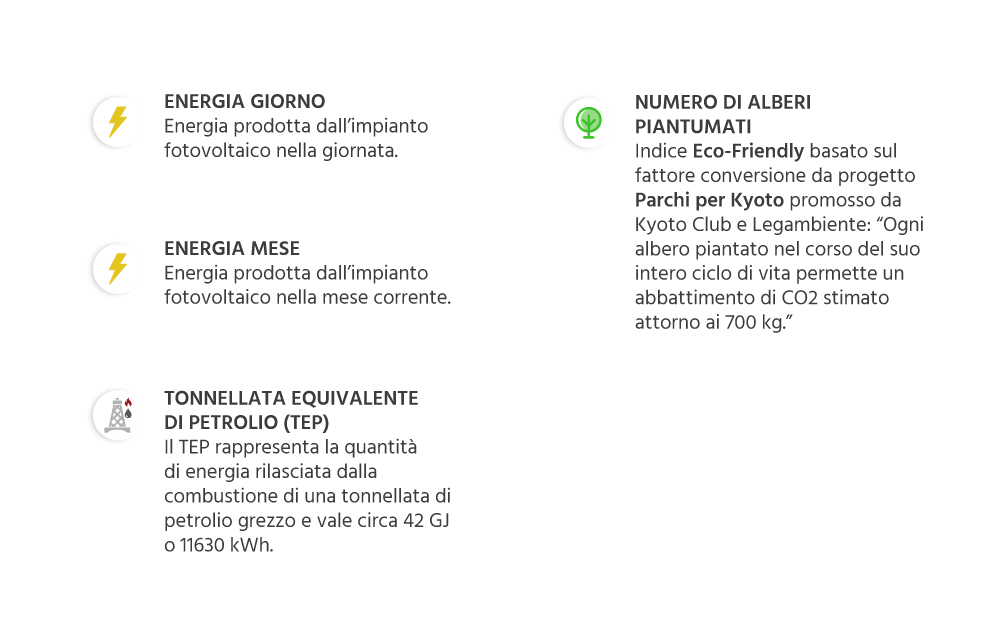

PAGE +: pagina aggiuntiva (solo su pagine a rotazione). Sono disponibili quattro pagine aggiuntive: energia giornaliera, energia mensile, Tonnellata Equivalente di Petrolio (TEP) e numero di alberi piantumati.

Accessorio Page Plus Display T-Sun-G

Modelli T-Sun G

Display T-SUN 1G
Display T-SUN 3G H7

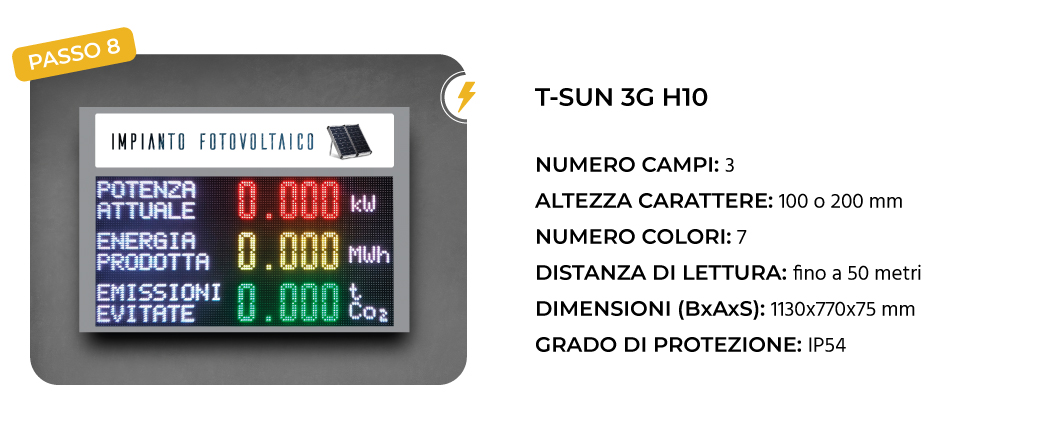

Display T-SUN 3G H10

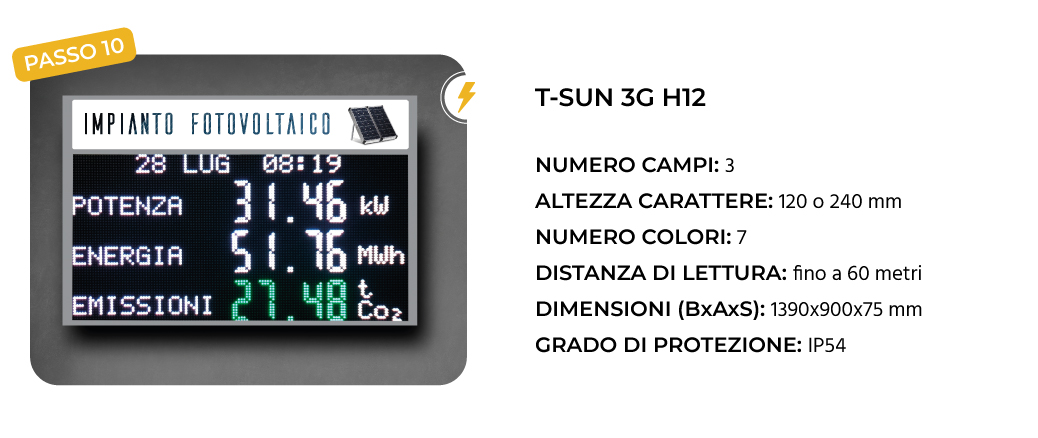

Display T-SUN 3G H12
Display T-SUN 3G H25

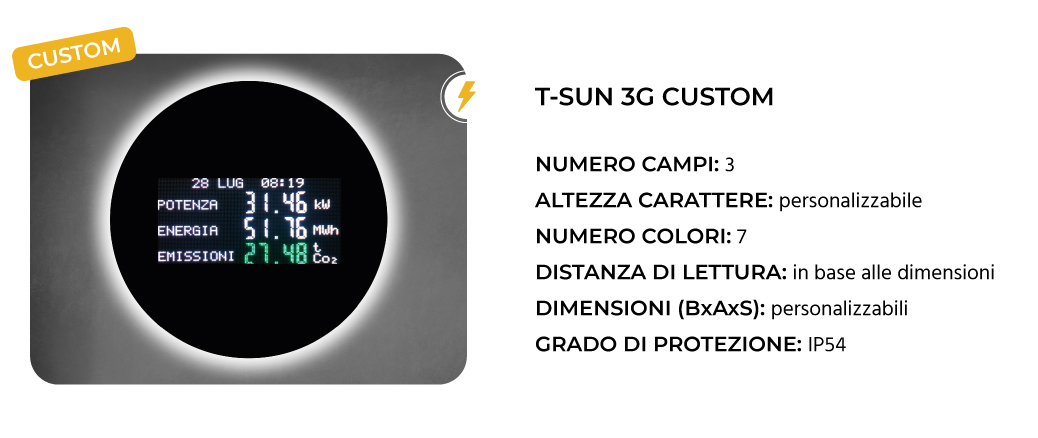

Display T-SUN 3G Custom
